振動電機優化模型（一）
日期：2015-03-03 作者：耐爾特機械

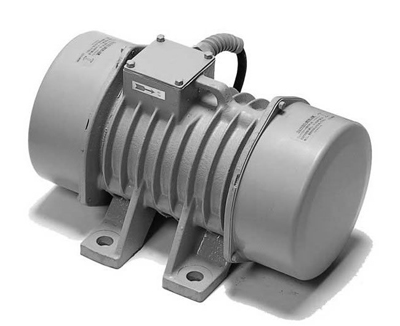

優化設計高速振動電機起動性能的數學模型
1.基本方程
1.基本方程
應用dq0系統(雙軸系統)建立高速振動電機基本方程。在雙軸系統下,假設定轉子繞阻各參數矩陣形式如下:
(1)電流矩陣:I=[ids idr iqs iqr]T
(2)電壓矩陣:U=[uds udr uqs uqr]T
(3)磁鏈矩陣:W=[7ds 7dr 7qs 7qr]T
(4)電阻矩陣:R=diag[rs rr rs rr]
在上述矩陣中,帶下標s及r的參數分別表示定子和轉子繞組參數,帶下標dq的參數表示為定子，或者轉子的dq軸繞阻的參數。那么dqo系統下基本方程為:
PI=L-1[U-(XG+R)I](1)
dXdt=1H[xm(idriqs-iqrids)-TL-KDX](2)
dHdt=X(3)
Uds=Umcos(t+H0-H)(4)
Uqs=Umsin(t+H0-H)(5)
Udr=0(6)
Uqr=0(7)
高速振動電機起動性能的優化設計式中,L表示磁鏈與電流之間的關系矩陣,即電感矩陣;H表示高轉速振動電機的慣性常數;G表示定子d軸q軸磁鏈旋轉產生的電勢系數矩陣;TL表示電機的負載轉矩;KD表示高轉速振動的，電機的機械阻尼系數Um=1。
電感矩陣L及旋轉電勢系數矩陣G表達式如下:
L=xssxm00
xmxrr00
00xssxm
00xmxrr
G=00-xss-xm
0000
xssxm00
0000
在矩陣L矩陣及矩陣G式中:xm為定轉子繞阻間的互電感;xss為定子繞阻的電感;xrr為轉子繞阻自電感。
