振動電機的主體結構及工作原理
日期：2015-03-07 作者：耐爾特機械
振動電機的主體結構及工作原理

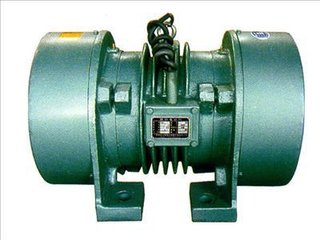

振動電機由特制電機外加激振重塊組成。當電機通電旋轉時，激振塊產生激振力，通過電機底腳或法蘭盤傳遞縱橫振動機械。
特制電機由特制定子線包和轉子軸組成，能承受高頻振動；
臥式振動電機采用的是四塊扇形偏心塊作激振塊，調節同軸端的兩塊偏心塊夾角，這樣可以從零至最大調節振動電機的激振力；
振動電機的通電旋轉，為帶動電機軸兩端的偏心塊，產生慣性激振力，該力是空間回轉力，其幅值為Fm。
Fm=mrω2
m-偏心塊質量
r-偏心塊質心回轉軸心的距離，即偏心距
ω-電機旋轉角度頻率
ω＝2πn/60
n—振動電機振次
慣性激振力通過振動電機軸承、底腳或法蘭，傳遞給振動機械，就是該振動機械產生的激振力。
