振動電機的偏心塊

日期：2015-03-28 作者：耐爾特機械

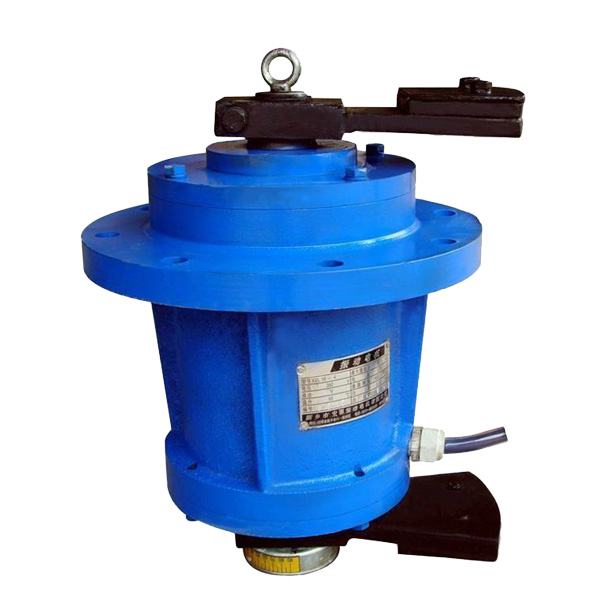

振動電機的偏心塊共四塊，對稱配置。
靠近軸承一面的一對偏心塊為固定偏心塊，用鍵與轉子軸伸固定，外面一對偏心塊為可調偏心塊，在其扇形面上沿軸孔切線方向切開一槽，擰緊兩個螺釘使偏心塊的開口槽產生變形，便把可調偏心塊夾緊在軸上。

電機的激振力大小決定于可調偏心塊與固定偏心塊的合成偏心矩。當兩偏心塊完全重疊時偏心矩最大，此時電機產生最大激振力。
當可調偏心塊與固定偏心塊錯開成一定夾角時合成偏心矩變小，電機激振力相應減少。當兩者成1800配置時，合成偏心矩接近于零，這時電機的激振力也趨近于零。
可見偏心塊的這種固定方式可以實現激振力從零到額定最大激振力之間的無級調整。
