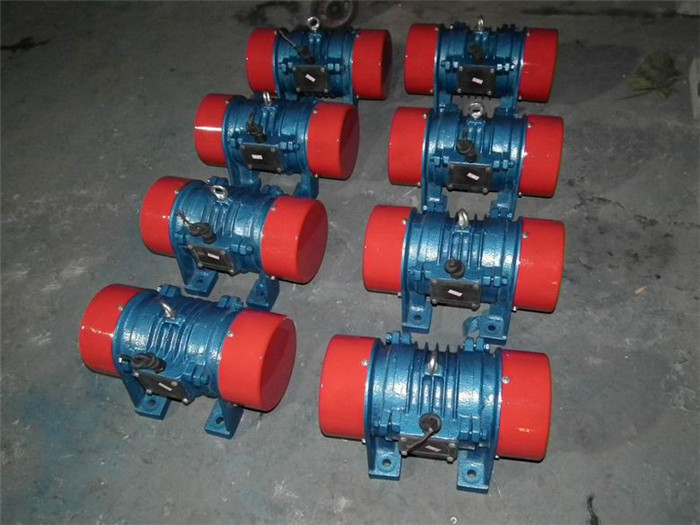

振動電機動態仿真分析的空載波形
日期：2015-04-10 作者：耐爾特機械
方波電壓激勵時，由于振動電機的方波電壓會有較多的諧波分量，因此電機振動的位移中會有較多的諧波分量，然而高次諧波幅值衰減很快。
因此，可主要考慮基波和三次諧波，在不同頻率下，位移時間曲線稍有不同，如果頻率適中，位移特性基本接近于一正弦波。
當振動電機的工作電壓5伏，頻率分別是5赫茲和10赫茲時，從理論分析可以得到電流的上下波動是由于線圈中感應電勢的影響。
當動鐵芯速度增大時，感應電勢也隨著增大，感應電勢的存在起阻礙作用，使電流呈現上升和下降的趨勢在仿真圖中可以看出。
振動電機的動子振幅大小控制方便簡單，有兩種方式可以實現:
一是通過控制電機線圈通過電流的大小，改變磁場強度，從而改變動子受力情況，實現對電機振幅的控制;
二是通過改變電機的驅動電源頻率來控制電機的振幅。而這些控制的實現也非常簡單只需調節可調電阻就能達到目的。
結合電機的靜態力位移特性實驗可以確定，電機在5[V]電壓驅動下電機動子受到最大靜推力8.3[N]。
電機的最大負載不能超過此值，電機的最大振幅為3.2[mm]，隨負載的不同呈現不同的位移特性。
