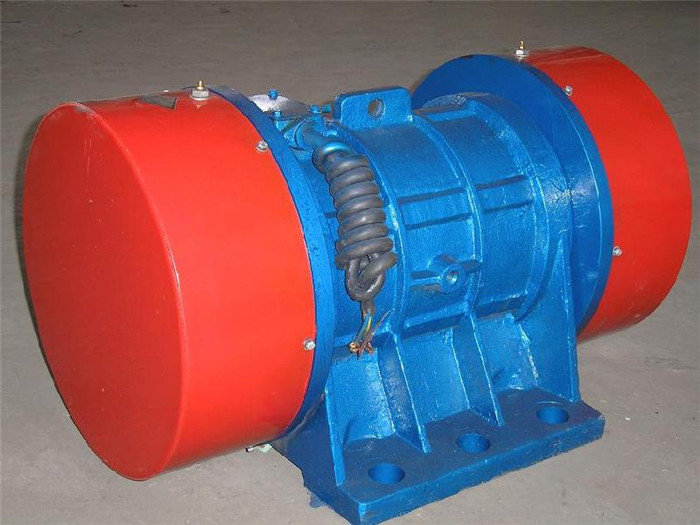

直線振動電機運行原理
日期:2015-04-29 作者:耐爾特機械
新型直線振動電機為單相結構,電樞繞組纏繞在圓柱型鐵心周圍,固定在振動電機內部。
環形欽鐵硼永磁體放置在繞組外部,采用軸向充磁,為運動元件。
環形欽鐵硼永磁體放置在繞組外部,采用軸向充磁,為運動元件。
振動電機兩端面裝有彈簧,不僅可以消除永磁體以及端面間的機械磨損,還可以提高振動電機的性能,當電機運動頻率與彈簧頻率相同時,可形成共振,此時電機性能最佳。
該型電機運行原理比較簡單,當電機受到振動時,永磁體隨外部振動上下運動,與繞組相對位置發生變化。
進而引起繞組交鏈的磁鏈的改變,導致繞組中產生交變的感應電動勢,實現對外部的供電。
要準確地求解感應電動勢,需要得到繞組內部磁通密度的分布情況。
與普通電機不同,該直線振動電機雖然結構比較簡單,但由于其外部沒有鐵心,屬于無邊界軸對稱磁場。
在建立磁場模型時存在第一類勒讓德多項式積分,求解十分復雜,使用傳統解析法難以取得準確的結果。
故選用軸對稱二維有限元法來分析該電機的磁場分布和感應電動勢的變化情況。
