圓盤給料機
產品概述:圓盤給料機圓盤給料機是一種應用廣泛的連續式容積加料設備,它主要適用于20mm以下粉礦的給料設備,該機是利用物料的流動性,通過轉動的圓盤和可調節的料桶及刮料板把物料從容器中刮送到受料設備中,適用于各種非粘性且流動性不是非常好的物料。
圓盤給料機概述

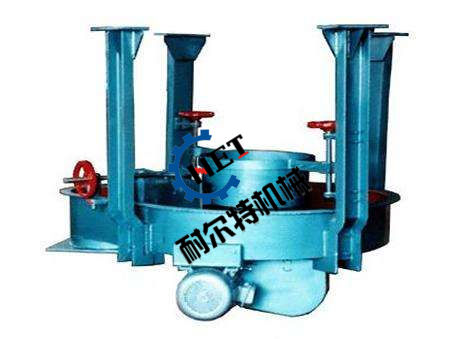

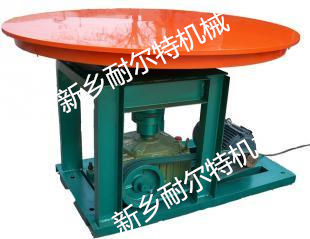

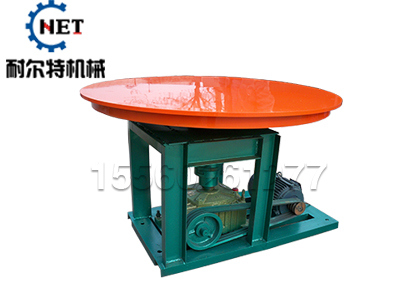

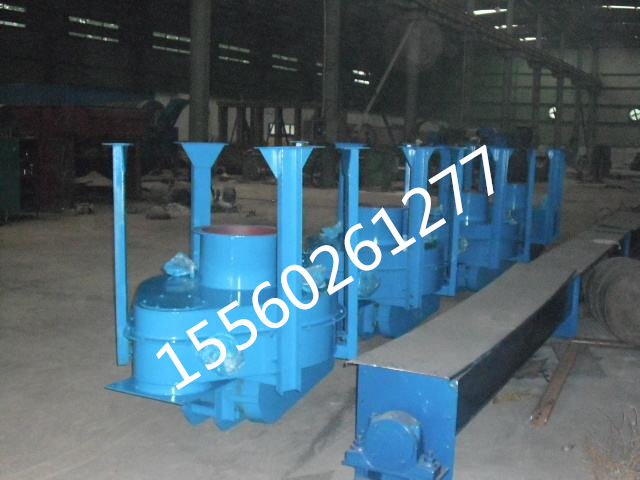

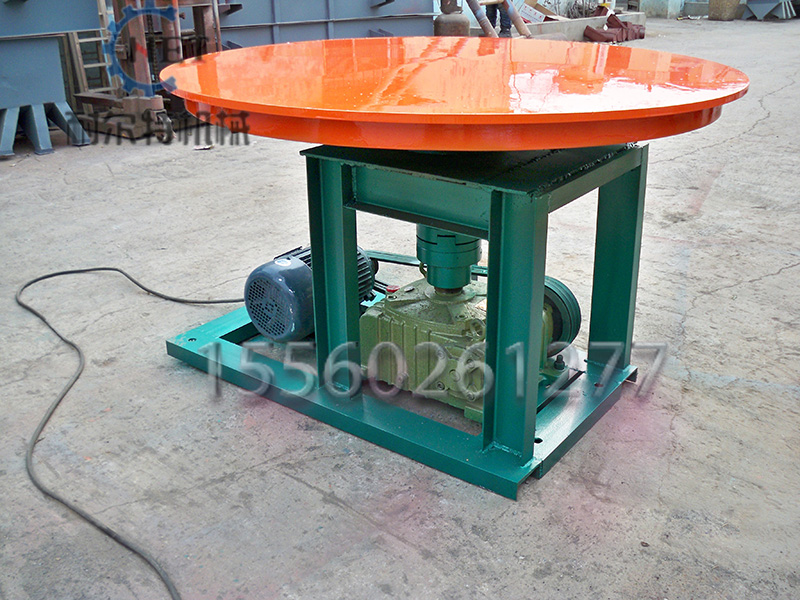

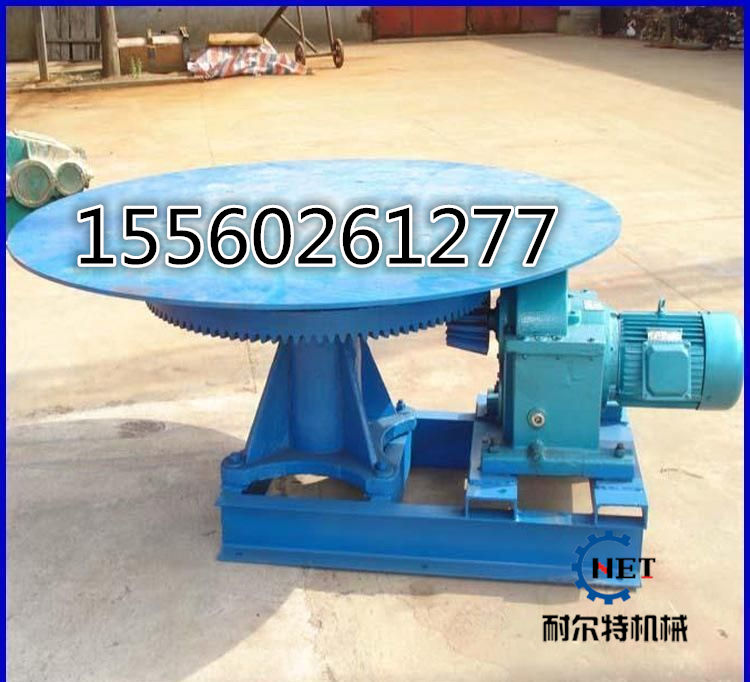

圓盤給料機圓盤給料機是一種應用廣泛的連續式容積加料設備,它主要適用于20mm以下粉礦的給料設備,該機是利用物料的流動性,通過轉動的圓盤和可調節的料桶及刮料板把物料從容器中刮送到受料設備中,適用于各種非粘性且流動性不是非常好的物料。該類機型設計緊湊,結構簡單,調節方便,使用可靠,維修量小,噪音低,是選煤、選礦、燒結、電力、建材、化工等行業首選的系統配給料設備,同時可作為其它行業非粘性物料的喂(給)料設備。本機分敞開吊式(DK)、封閉吊式(DB)、敞開座式(KR)、封閉座式(BR)。采用電機分交流電機和調速電機,當采用調速電機應補差價。(KR無調速電機)。圓盤給料機工作原理
圓盤給料機主要由電動機、驅動器、圓盤三部分組成。與目前所有形式、系列和規格的圓盤給 料機相比,具有節約能源、結構緊湊,體積小占地少,部件少重量輕,故障點少維修量少,安裝、操作、維護簡單、使用壽命長、安全可靠等顯著優點。
電動機經聯軸器通過減速機帶動圓盤。圓盤轉動時,料倉內的物料隨著圓盤一起移動,并向出料口的一方移動,經閘門或刮刀排出物料。排出量的大小可用刮刀裝置或閘門來調節。圓盤給料機套筒一般有蝸牛式或直筒式兩種,蝸牛式套筒采用閘門排料,具有下料均勻、準確,對溶劑、反礦粉等配料適合。直筒式套筒采用刮刀排料,堵料現象較蝸牛式套筒輕,但下料量波動大。當精礦粉活粉礦用量較大時,宜用帶活動刮刀套筒。反之,熔劑或燃料用料量小時,宜采用閘門式套筒。
圓盤給料機主要應用
圓盤給料機能均勻、連續地將物料喂送到下一道工序,并且能夠承受較大的倉壓。KR型座式圓盤給料機適用于喂送各種非粘性物料,不適用于流動性好的粉狀物料。適合圓盤給料機喂送的物料有:煤粉、水泥、熟料、石灰石、粘土等粉狀、粒狀或小塊狀物料。
圓盤給料機是一種使用廣泛的連續式容積加料設備,能均勻連續地將物料喂送到下一設備中,喂料量可以調節,可喂送粉狀、小塊狀的物料(如煤粉、粘土等),圓盤給料機是一般磨機、烘干機的常用配套設備。圓盤給料機適用于冶金、煤炭、建材、化工、電力部門及機械化鑄造車間等精確連續均勻地給料與配料之用。
圓盤給料機技術參數
型號 | 圓盤直徑 | 生產能力m3/h | 圓盤轉數r/min | 物料粒度mm | 安裝形式 | 減速機 | 電動機 | 重量Kg |
外形尺寸 長*寬*高 |
||
---|---|---|---|---|---|---|---|---|---|---|---|
型號 | 速比 | 型號 | 功率 | ||||||||
DK6 | 600 | 0.6-3.9 | 8 | 25 | 敞開吊式 | 5308-01 | 53 | Y90L-6 | 1.1 | 403 | 855*960*925 |
JZTY21-6 | |||||||||||
DK8 | 800 | 1.4-7.6 | 8 | 30 | 敞開吊式 | 5308-1-0 | 53 | Y90L-6 | 1.1 | 555 | 1085*1089*1520 |
JZTY21-4 | |||||||||||
DK10 | 1000 | 2.5-16.7 | 7.5 | 40 | - | 5312-01 | 52 | Y100L-6 | 1.5 | 827 | 1350*1350*1427 |
JYTY22-4 | |||||||||||
DK13 | 1300 | 4.2-27.9 | 6.5 | 50 | - | 5316-01 | 54 | Y132S-6 | 3 | 1150 | 1735*1516*1427 |
JZTY32-4 | |||||||||||
DK16 | 1600 | 7-18.6 | 6 | 60 | - | 5319-01 | 62 | Y132M1-6 | 4 | 2125 | 2115-2050*1535 |
JYTY41-4 | |||||||||||
DK18 | 1800 | 9.2-60 | 5 | 70 | - | 5322-01 | 62 | Y132M2-6 | 5.5 | 2900 | 2365*2030*1963 |
JZTY42-4 | |||||||||||
DK20 | 2000 | 13.6-38 | 5 | 80 | - | 5322-01 | 62 | Y132M2-6 | 5.5 | 3140 | 2620*2150*2165 |
JZTY42-4 | |||||||||||
DB6 | 600 | 0.6-3.9 | 8 | 25 | 封閉吊式 | 5308-01 | 53 | Y90L-6 | 1.1 | 490 | 855*980*1052 |
JZTY21-4 | |||||||||||
DB8 | 800 | 1.1-7.6 | 8 | 30 | - | 5308-1-0 | 52 | Y90L-6 | 1.1 | 597 | 1085*1089*1152 |
JZTY21-4 | |||||||||||
DB10 | 1000 | 2.5-16.7 | 7.5 | 40 | - | 5212-01 | 52 | Y100L-6 | 1.5 | 906 | 1263*1350*1237 |
JZTY22-4 | |||||||||||
DB13 | 1300 | 4.2-27 | 6.5 | 50 | - | 5316-01 | 54 | Y132S-6 | 3 | 1240 | 1516*1735*1597 |
JZTY32-4 | |||||||||||
KR10 | 1000 | 0-14 | 7.5 | 40 | 敞開座式 | TZQ350 | 31.5 | Y112M-6 | 2.2 | 740 | 720*1430*650 |
KR15 | 1500 | 0-25 | 7.5 | 55 | - | JZQ400 | 31.5 | Y132M2-6 | 5.5 | 1280 | 920*1750*720 |
KR17 | 1700 | 0-50 | 7.5 | 60 | - | JZQ400-Ⅲ-1Y | 31.5 | Y132M2-6 | 5.5 | 1320 | 920*1750*720 |
KR20 | 2000 | 0-100 | 7.5 | 80 | - | JZQ500-Ⅲ-1Y | 31.5 | Y160L-6 | 11 | 1754 | 1030*1965*810 |
BR10 | 1000 | 0-13 | 6.3 | 50 | 封閉座式 | ZS50-8-ⅠⅡ | 63 | Y132S-6 | 3 | 1223 | 1932*1520*895 |
BR15 | 1500 | 0-30 | 6.3 | 50 | - | ZS75-3-ⅠⅡ | 63 | Y160M-6 | 7.5 | 2710 | 2841*1920*1122 |
BR20 | 2000 | 0-80 | 4.79 | 50 | - | BR20-2 | 87 | Y160L-6 | 11 | 5234 | 3374*2016*1122 |
JZTY61-4 | 15 | ||||||||||
BR25 | 2500 | 0-120 | 4.72 | 50 | - | BR25-2 | 88.2 | Y200L1-6 | 18.5 | 7747 | 3790*2500*1122 |
JZTY71-4 | 22 | ||||||||||
BR30 | 3000 | 180 | 3.1 | 20 | - | BR30-2 | 128.87 | Y200L2-6 | 22 | 1335 |
4600*2958*1420 |
