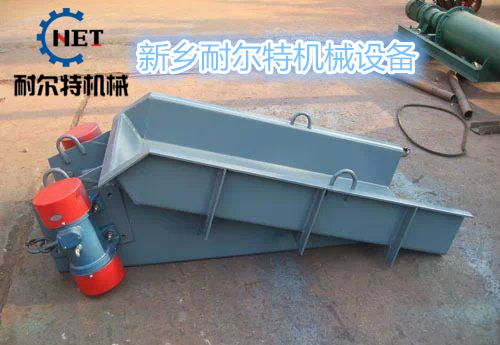

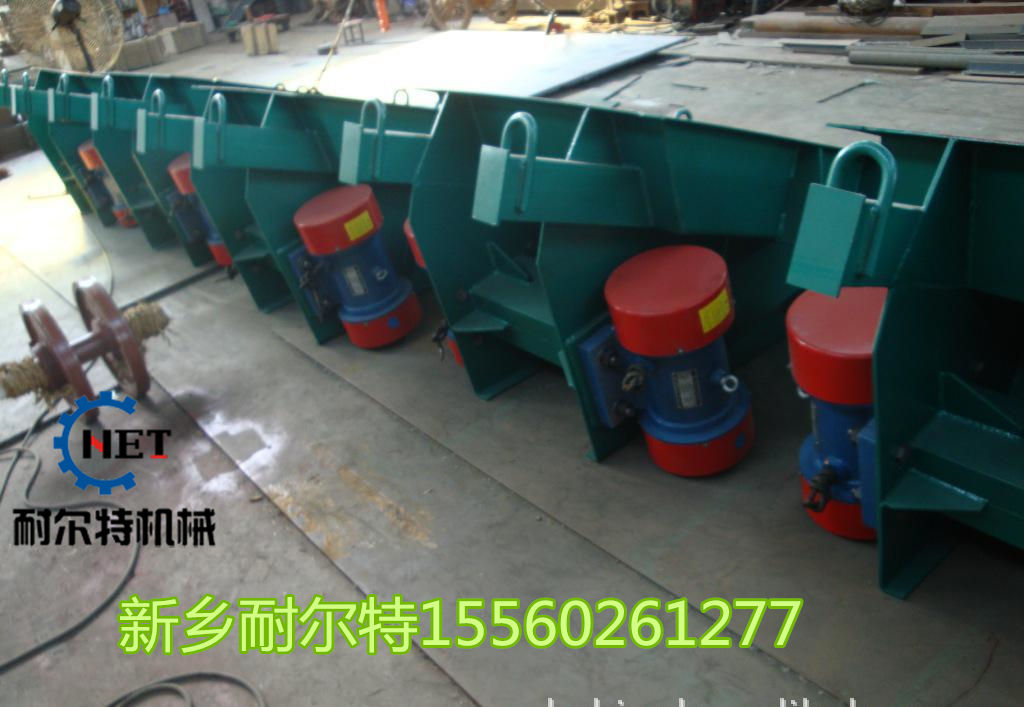

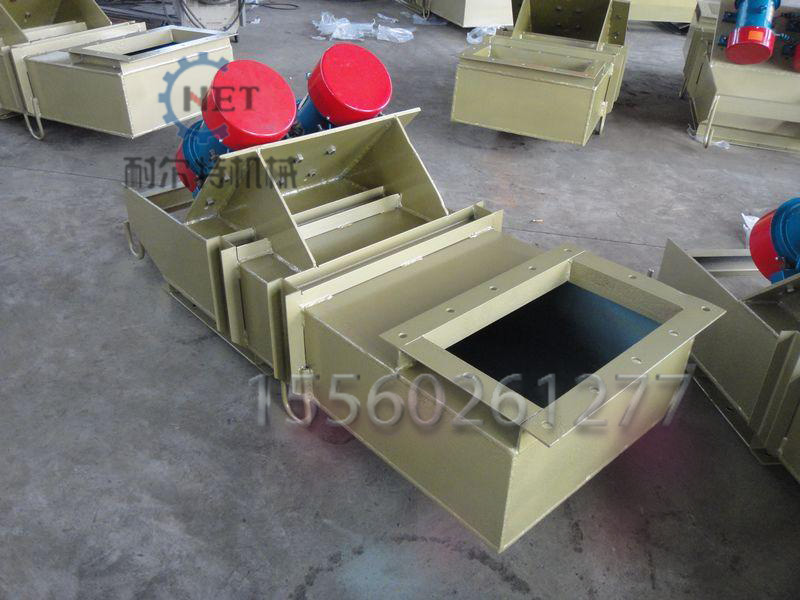

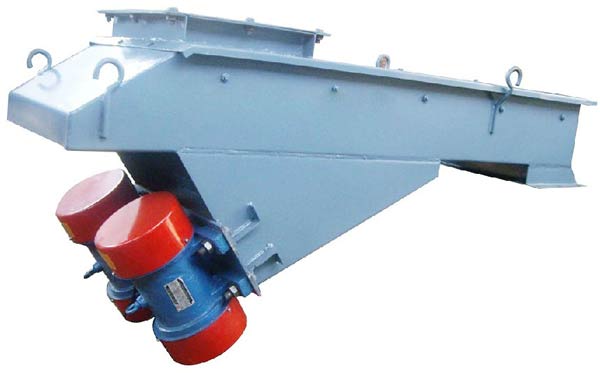

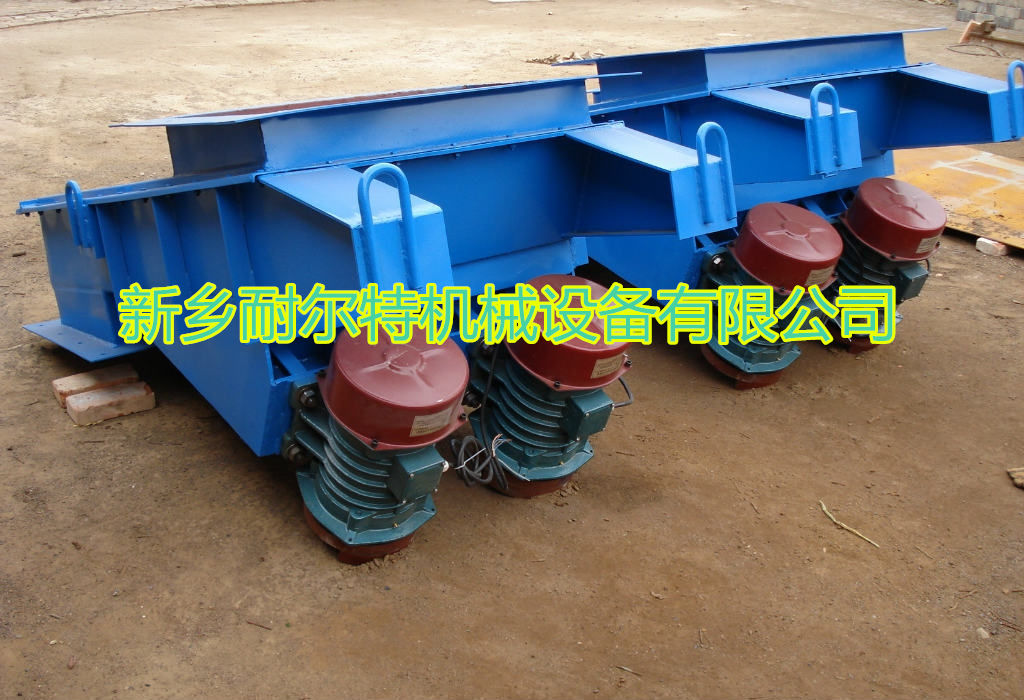

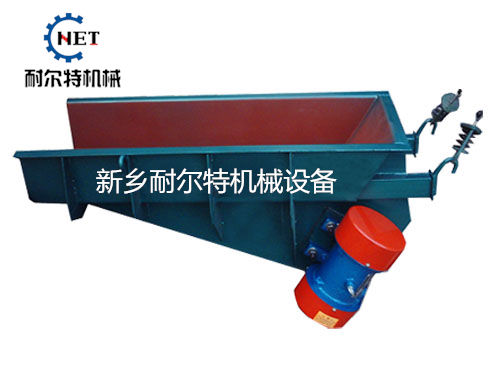

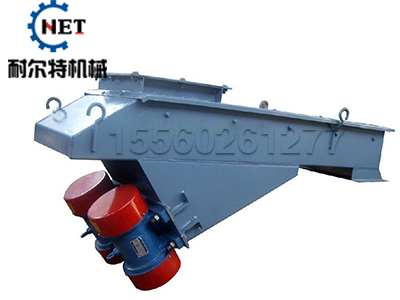

GZG電機振動給料機
產品概述:電機振動給料機用于把塊狀、顆粒狀及粉狀物料從貯料倉或其它貯料設備中均勻、連續或定量地給到受料設備中,適應于自動配料、定量包裝和自動控制。
電機振動給料機用于把塊狀、顆粒狀及粉狀物料從貯料倉或其它貯料設備中均勻、連續或定量地給到受料設備中,適應于自動配料、定量包裝和自動控制。廣泛應用于礦山、冶金、煤炭、建材、化工、電力、糧食等行業,該電機振動給料機具有產品體積小、噪音低、重量輕、耗電少、安裝維修方便等特點,目前已廣泛應用于礦山、冶金、煤炭、建材、化工、電力、糧食等行業的連續或定量給料、自動配料等作業上。
一、產品概述
GZG系列電機振動給料機是一種常用的新型振動給料設備,現已經做廣泛應用于礦山、冶金、煤炭、建材、化工、電力、糧食等行業,用于把塊狀、顆粒狀及粉狀物料從貯料倉或其它貯料設備中均勻、連續或定量地給到受料設備中,適應于自動配料、定量包裝和自動控制。該產品體積小、噪音低、重量輕、耗電少、安裝維修方便。
GZG系列電機振動給料機在多種場合場合已經廣泛的替代了電磁振動給料機,由于采用振動電機為振動源,其轉速、功率的控制性非常強,通過控制電機的轉速和輸送功率,可以達到定量控制該系列電機振動給料機給料量,使得其在實際生產中變得非常方便。
GZG系列電機振動給料機在使用過程中,可以調節激振力來改變和控制流量,因而調節方便,流量穩定,噪音低,耗電小,無沖料現象,同時本機具有重量輕,體積小,噪音低,耗電少,保養方便、安裝維修方便等特點,如采用封閉式結構,可防止粉塵外溢及環境污染。
二、產品主要特點
1、結構簡單、重量輕、噪音低、工作可靠、給料能力大、安裝維護方便。
2、利用特制振動電機自同步原理,起動迅速、工作穩定、停車平穩。
3、.物料按拋物線軌跡連續向前作跳躍運動,因此給料槽磨損較小。
4、由于可以瞬時地改變和啟閉料流,所以給料量有較高的精度。
5、本系列振動給料機不適合有防爆的場合。
三、工作原理
GZG系列電機振動給料機的給料過程是利用特制的振動電機或兩臺電動機帶動激振器驅動給料槽沿傾斜方向作周期直線往復振動來實現,當給料槽振動的加速度垂直分量大于重力加速度時,槽中的料被拋起,并按照拋物線的軌跡向前跳躍運動,拋起和下落在瞬間完成,由于激振源的連續激振,給料槽連續振動,槽中的煤連續向前跳躍,以達到給料的目的。
四、產品適用范圍
GZG系列電機振動給料機廣泛應用于礦山、冶金、煤炭、建材、輕工、化工、電力、糧食等各行業中,用于把塊狀、顆粒狀及粉狀物料從貯料倉或漏斗中均勻連續或定量地給到受料裝置中去。如向破碎、選煤、篩分、運輸、包裝機械等給料、配料等。
五、主要技術參數表
型號 |
生產率t/h |
給料槽尺寸 寬*長*高mm |
運行方式 |
粒度mm |
振動電機 |
重量Kg |
||||
電壓V |
頻率Hz |
型號 |
功率KW |
振動頻率 |
||||||
GZG30-4 |
15 |
300*1000*160 |
連續 |
120 |
380 |
50 |
YZD2.5-4 |
0.18*2 |
1450 次/分 |
110 |
GZG40-4 |
30 |
400*1200*160 |
YZD5-4 |
0.25*2 |
155 |
|||||
GZG50-4 |
50 |
500*1200*160 |
YZD8-4 |
0.4*2 |
190 |
|||||
GZG60-4 |
80 |
600*1800*180 |
180 |
YZD16-4 |
0.75*2 |
410 |
||||
GZG70-4 |
100 |
700*1800*200 |
180 |
TZP20-4 |
1.1*2 |
440 |
||||
GZG80-4 |
200 |
800*2000*225 |
200 |
TZD32-4 |
1.5*2 |
640 |
||||
GZG90-4 |
300 |
900*1500*300 |
250 |
YZD50-4 |
2.2*2 |
730 |
||||
GZG110-4 |
400 |
1100*1500*300 |
900 |
|||||||
GZG130-4 |
500 |
1300*1500*400 |
350 |
1000 |
||||||
GZG70-6 |
80 |
700*1800*200 |
150 |
YZD20-6 |
1.5*2 |
960 次/分 |
440 |
|||
GZG80-6 |
160 |
800*2000*225 |
180 |
YZD30-6 |
2.2*2 |
670 |
||||
GZG90-6 |
240 |
900*1500*300 |
240 |
YZD40-6 |
3.0*2 |
740 |
||||
GZG110-6 |
320 |
1100*1500*300 |
YZD50-6 |
3.7*2 |
940 |
|||||
GZG130-6 |
400 |
1300*1500*400 |
320 |
1040 |
||||||
GZG150-6 |
500 |
1500*1800*500 |
2000 |
|||||||
GZG180-6 |
800 |
1800*1800*500 |
YZD75-6 |
5.5*2 |
2590 |
|||||
GZG200-6 |
1000 |
2000*2000*500 |
360 |
3700 |

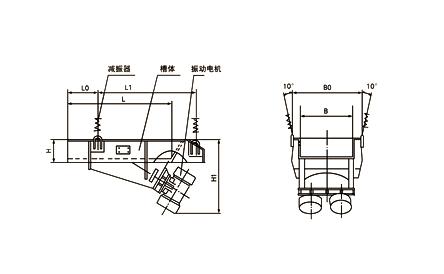

型號 |
B |
B1 |
B2 |
L |
L1 |
L2 |
L3 |
H |
H1 |
H2 |
H3 |
GZG30-4 |
300 |
260 |
380 |
1000 |
270 |
1070 |
1120 |
160 |
620 |
800 |
500 |
GZG40-4 |
400 |
350 |
490 |
1200 |
320 |
1180 |
1320 |
160 |
630 |
830 |
600 |
GZG50-4 |
500 |
450 |
600 |
1200 |
350 |
1200 |
1360 |
160 |
720 |
940 |
620 |
GZG60-4 |
600 |
540 |
720 |
1800 |
425 |
1700 |
1860 |
180 |
840 |
1150 |
800 |
GZG70-4 |
700 |
630 |
820 |
1800 |
425 |
1700 |
1880 |
200 |
860 |
1170 |
8730 |
GZG80-4 |
800 |
720 |
970 |
2000 |
500 |
1900 |
2120 |
225 |
980 |
1320 |
950 |
GZG90-4 |
900 |
790 |
1100 |
1500 |
400 |
1600 |
1810 |
300 |
1090 |
1300 |
890 |
GZG110-4 |
1100 |
1000 |
1300 |
1500 |
400 |
1600 |
1920 |
300 |
1100 |
1350 |
980 |
GZG130-4 |
1300 |
1200 |
1520 |
1500 |
450 |
1600 |
1990 |
400 |
1200 |
1500 |
1020 |
GZG70-6 |
700 |
630 |
820 |
1800 |
425 |
1700 |
1880 |
200 |
860 |
1170 |
830 |
GZG80-6 |
800 |
720 |
970 |
2000 |
500 |
1900 |
2120 |
225 |
980 |
1320 |
950 |
GZG90-6 |
900 |
790 |
1100 |
1500 |
400 |
1600 |
1810 |
300 |
1090 |
1300 |
890 |
GZG110-6 |
1100 |
1000 |
1300 |
1500 |
400 |
1600 |
1920 |
300 |
1100 |
1350 |
980 |
GZG130-6 |
1300 |
1200 |
1520 |
1500 |
450 |
1600 |
1990 |
400 |
1200 |
1500 |
1020 |
GZG150-6 |
1500 |
1360 |
1770 |
1800 |
500 |
1900 |
2420 |
500 |
1470 |
1680 |
4600 |
GZG180-6 |
1800 |
1800 |
2090 |
1800 |
500 |
2100 |
2640 |
500 |
1620 |
1870 |
1410 |
GZG200-6 |
2000 |
1820 |
2320 |
2000 |
2000 |
2100 |
2730 |
500 |
1620 |
1880 |
1450 |
GZG型電機振動給料機安裝前提要求:
1、電機振動給料機中用于配料、定量給料時為保證給料均勻穩定,防止物料自流應水平安裝,如進行一般物料連續給料,可下傾10°安裝。對于粘性物料及含水量較大的物料可以下傾15°安裝。
2、安裝后的給料機應留有20mm的游動間隙橫向應水平,懸掛裝置采用柔性連接。
3、空試前,應將全部螺栓緊固一次,尤其是振動電機的地腳螺栓,連續運轉3-5小時應重新緊固一次。
4、試車時兩臺振動電機必須反向旋轉,電流及噪音的穩定性,發現異常應及時停車處理。
5、電機軸承每2月加注一次潤滑脂,高溫季節應每月加注一次潤滑油。
GZG型電機振動給料機安裝與調試、使用與維護
1、電機振動給料機如用于配料、定量給料時,為保證給料的均勻穩定,防止物料自流應水平安裝,如進行一般物料連續給料,可下傾10°安裝。對于粘性物料及含水量較大的物料可以下傾15°安裝。
2、安裝后的給料機應留有20mm的游動間隙,橫向應水平,懸掛裝置采用柔性連接。
3、空試前應將全部螺栓堅固一次,尤其是振動電機的地腳螺栓,連續運轉3-5小時應重新緊固一次。
4、試車時,兩臺振動電機必須向旋轉。
5、給料時在運行過程中應經常檢查振幅,電流及噪音的穩定性,發現異常應及時停車處理。
6、電機軸承每2個月加注一次潤滑油,高溫季節應每月加注一次潤滑油。
GZG系列電機振動給料機設備選型注意事項:
1、生產率的確定:本系列電機振動給料機的生產率是以河砂為標準物料給出的(堆比重為1.6t/m³)。當物料堆比重大于1.6t/m³時,其產量可按額定值選??;當物料的堆比重在1.2~1.6t/m³時,其產量可達到額定產量的0.9~1.0倍。當物料堆比重在0.8~1.2t/m³時其產量可過到額定值的0.8~0.9倍。物料堆比重小于1.6t/m³時,須適當增加料層厚度,以提高產量。對于振動給料機難于輸送的物料(如滑石粉、鈦白粉、白泥、面粉、粘土等),以及含水量較大的親水性物料,則應根據試驗確定產量。必要時將槽體適當傾斜安裝(一般向下傾斜10~15度),以增加給料量。
2、電機振動給料機配套使用的控制箱選擇:本系列電機振動給料機配套控制箱為反接制動控制箱,它可使給料機在停車時,快速停機,使給料機迅速通過共振區,避免過大振幅對機器造成損害。該控制箱具有過流、過壓、斷相等保護功能,另可根據工藝要求,增加能耗制動、快慢加料、遠程控制及無級調速等功能。用戶在訂購時請注明。
3、電機振動給料機的使用條件:
(1)環境溫度不超過+40℃;
(2)在環境溫度為20±5℃時,周圍介質相對濕度不大于85%;
(3)周圍沒有嚴重腐蝕及影響電氣絕緣的介質。
4、如在選型時遇到空間距離限制寬度,可考慮將振動電機改為后置安裝,減小寬度尺寸。
溫馨提示:GZG系列電機振動給料機由于常應用于各種特定給料場合,其外形尺寸一般為根據買方實際要求設計生產,以滿足各種給料量及場地安裝要求。該系列振動給料機常用為掛式,跟據應用場合不同,可以選用鋼制彈簧或者是橡膠彈簧。該系列振動給料機也可以座式安裝與地面,也可以加裝棒條、高耐磨襯板等作為放礦機使用。其具有靈活多變的使用方式,上述參數僅為常用情況下參數,具體情況請咨詢升基利公司技術人員。
