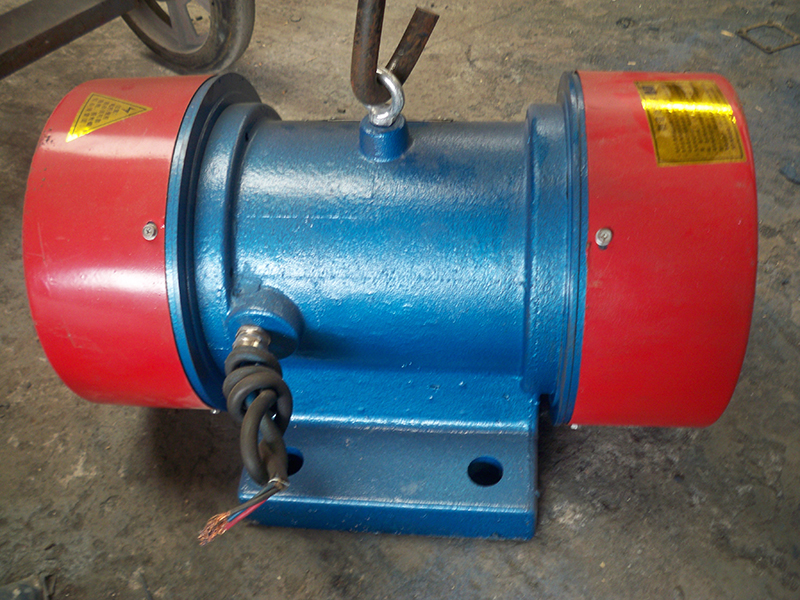

振動電機結構的有限元分析
日期：2015-03-23 作者：耐爾特機械
振動電機有限元法處理結構問題的流程為.
1、結構離散化
有限元法分析問題時首先要將臥式振動電機模型用適當?shù)膯卧x散，所謂合適的單元就是選用符合要求的單元類型、根據結構確定單元大小得到一定數量的網格。
2、確定位移模式
對于振動電機離散后的系統，單元的應力、應變、位移等都是通過節點位移表示的，需要選擇適當?shù)奈灰颇Ｊ絹肀硎菊駝与姍C單元的位移場。在數學運算中，以多項式表示位移模式進行計算可使運算較為簡便。
振動電機單元的位移函數通過多項式近似后，就可以由節點位移求解位移場，從而得到單元的應力、應變、位移。
振動電機單元的位移函數通過多項式近似后，就可以由節點位移求解位移場，從而得到單元的應力、應變、位移。
3、分析單元特性
根據振動電機單元的位移模式利用變分原理求解出單元的剛度矩陣和單元應力矩陣。
4、集合單元特性
連續體是由有限個單元組合而成，對整個系統需要集合單元方程，把單元剛度矩陣和單元應力矩陣適當組合。
5、求解未知節點位移
根據邊界條件限制結構的剛體移動，更改總體剛度平衡方程，求解方程組中的節點位移體}。
6、單元應力、應變計算
根據節點位移，利用結構力學相關方程進一步求解應力、應變，用圖形或數表的方式輸出最后結果。
